Das Verständnis der Frequenzantwort bipolarer Transistoren ist in Hochfrequenzschaltungen entscheidend, da ihre Fähigkeit, schnell ein- und auszuschalten und Signale effizient zu verstärken, erheblich die Schaltungsausgangslage beeinflussen kann. Die Frequenzantwort definiert die Fähigkeit eines Transistors, Signale bei unterschiedlichen Frequenzen zu verarbeiten, was für Radiofrequenzanwendungen (RF) von zentraler Bedeutung ist. Die Übergangsfrequenz (fT) gibt an, ab welcher Frequenz ein Transistor ein Signal ohne Abschwächung verstärken kann. Typischerweise weisen RF-spezifische bipolare Transistoren hohe fT-Werte auf, oft im Gigahertz-Bereich, was sie leistungsfähig macht in Anwendungen, die schnelle Signalverarbeitung erfordern. Diese Werte bestimmen nicht nur die Eignung bipoliger Transistoren für bestimmte Anwendungen, sondern beeinflussen auch den Entwurf, um eine optimale Leistung der Schaltung sicherzustellen.
Die Leistungsaufnahmefähigkeit ist ein Eckpfeiler bei der Auswahl bipolarer Transistoren, insbesondere wenn sie in Schaltungen eingesetzt werden, die unter hohen Lasten operieren. Dieser Parameter stellt sicher, dass der Transistor den Anforderungen der Anwendung ohne Gefahr von Schäden standhalten kann. Die Sättigungsspannung oder VCE(sat) beeinflusst direkt die Effizienz und thermische Ausgabe des Transistors. Niedrigere Sättigungsspannungen werden bevorzugt, da sie Leistungsverluste minimieren und die Gesamteffizienz erhöhen. Laut jüngsten Studien ermöglicht die Verbesserung der Leistungsaufnahmegrenzen bei bipolaren Transistoren eine bessere Leistung in stressreichen Umgebungen. Um den richtigen Transistor auszuwählen, muss man die Leistungsaufnahmefähigkeit parallel zu den Anwendungsanforderungen bewerten und Priorität denjenigen geben, deren robuste Leistungsdaten für die vorgesehene Umgebung geeignet sind.
Die thermische Stabilität ist essenziell für die Zuverlässigkeit und Lebensdauer von Schaltungsentwürfen, die bipolare Transistoren einbeziehen. Eine effektive Thermomanagement sorgt dafür, dass diese Komponenten innerhalb sicherer Temperaturlimits operieren, was ihre Lebensdauer verlängert und die Leistung aufrechterhält. Faktoren wie Umgebungstemperatur und eine effiziente Wärmeableitung beeinflussen die thermische Leistungsfähigkeit erheblich. Die Anwendung von Thermomanagement-Strategien, wie dem Einsatz von Kühler oder der Optimierung von PCB-Layouts, erhöht die Stabilität der Transistoren und schützt sie vor Überhitzung. Studien über Thermomanagement zeigen, dass verbesserte Wärmeableitungspraktiken die Schaltungsleistung deutlich steigern können, was die Bedeutung der thermischen Stabilität in hochleistungsfähigen, zuverlässigen elektronischen Systemen bestätigt.
Beim Vergleich von Bipolartransistoren mit IGBT-Transistoren für Anwendungen im Hochfrequenzbereich (RF) ist ein grundlegendes Aspekt, auf den zu achten ist, der Kompromiss zwischen Geschwindigkeit und Leistungsabwicklung. Bipolartransistoren bieten in der Regel eine überlegene Geschwindigkeit, was sie für Anwendungen ideal macht, die schnelle Schaltvorgänge und Hochfrequenzhandhabung erfordern. Dagegen zeichnen sich IGBTs durch ihre herausragende Leistungsfähigkeit aus, was es ihnen ermöglicht, effizient unter hohen Strom- und Spannungsbedingungen zu arbeiten, die oft in Netzteilen entscheidend sind. Ingenieure greifen häufig zu Bipolartransistoren in Situationen, in denen maximale Schaltdurchsätze gefordert sind, während IGBTs in Entwürfen bevorzugt werden, in denen die Leistungssteuerung oberstes Ziel ist. Zum Beispiel können Kunden in RF-Verstärkungsschaltungen Bipolartransistoren vorziehen, da diese im Vergleich zu IGBTs eine schnellere Reaktionszeit bieten, was die Gesamtleistung der Schaltung verbessert. Branchentrends zeigen eine kontinuierliche Bewertung dieser Kompromisse bei der Auswahl von Transistoren für spezifische Anwendungen. Mit dem Fortschritt der Transistortechnologien streben Hersteller zunehmend danach, diese Parameter auszubalancieren, um den unterschiedlichen Schaltungsanforderungen gerecht zu werden.
Schallleistungsverhalten ist ein entscheidender Faktor in der Gestaltung integrierter Schaltkreise, insbesondere bei der Auswahl zwischen bipolaren Transistoren und IGBT-Transistoren. Bipolare Transistoren weisen normalerweise niedrigere Schalleistungen auf, was sie in empfindlichen Anwendungen wie Audio- und HF-Kommunikationen vorziehbar macht, wo die Integrität des Schaltkreises und die Klarheit des Signals von entscheidender Bedeutung sind. Im Gegensatz dazu können IGBTs höhere Störungen verursachen, obwohl ihre robusten Leistungshandlungsfähigkeiten diesen Nachteil in bestimmten Kontexten überwiegen könnten. Forscher verwenden oft Methodologien wie Schallspektralanalyse, um Störungen in integrierten Schaltkreisen zu messen und zu reduzieren, um eine optimale Leistung zu gewährleisten. Studien haben Schallpegel unter verschiedenen Transistortypen quantifiziert und deren Einfluss auf die Funktionalität des Schaltkreises betont. Zum Beispiel hat eine Studie, die Techniken zur Reduktion von Störungen mit bipolaren Transistoren zeigt, verbesserte Leistungen in Audioverstärkern demonstriert. Die Betonung der Störreduktion ist entscheidend, insbesondere in HF-Kommunikationen, wo selbst geringe Störungen die Signalkualität beeinträchtigen können. Diese Überlegung leitet Ingenieure bei der Wahl der geeigneten Transistoren, um die Zuverlässigkeit und Leistungsfähigkeit des Schaltkreises zu erhöhen.

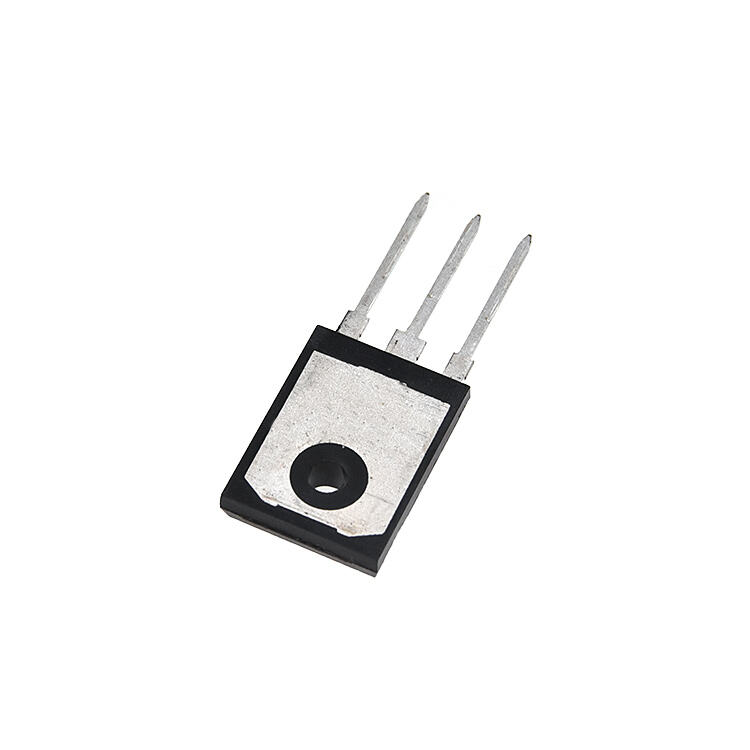

Die TO-3P-3 G1N65R035TB-N der Transistor von Jeking ist eine außergewöhnliche Wahl für Hochleistungs-RF-Verstärkungen. Mit einem maximalen Gleichstrom-Sammlerstrom von 15A und einer Sammler-Emitter-Spannung von 250V ist er gut geeignet für Anwendungen, die starke Leistungsaufnahme verlangen. Benutzerbewertungen loben häufig seine stabile Leistung in RF-Schaltungen, wobei oft ein verbessertes Signal als wesentlicher Vorteil genannt wird. Für optimale Leistung sollte er in Schaltungen konfiguriert werden, wo hohe Leistungsausgabe kritisch ist, und eine sorgfältige thermische Verwaltung kann seine Effizienz weiter verbessern.

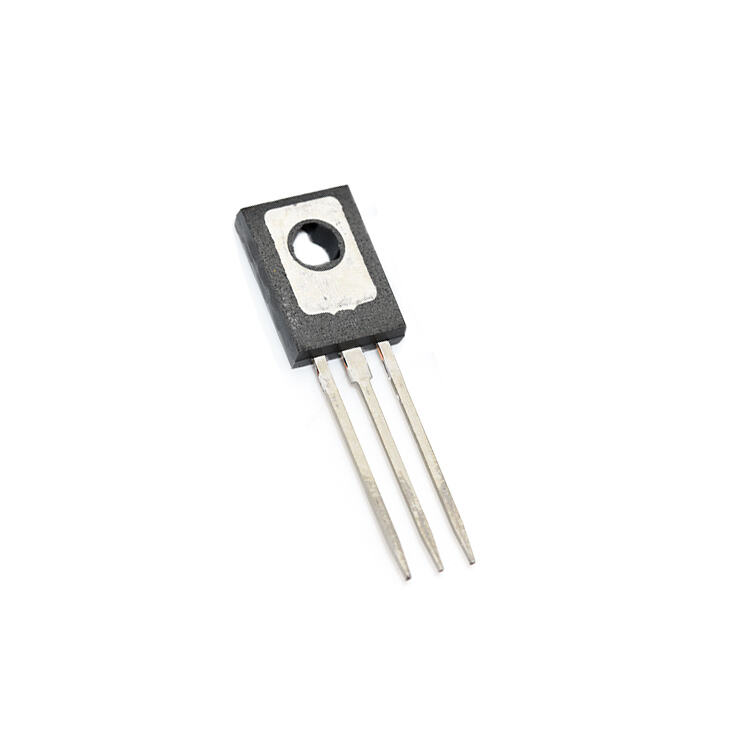

Die SOT-32 BD135 transistor leuchtet in der Audiofrequenzoptimierung. Bekannt für seine Klangklarheit und geringe Verzerrung ist er ein Favorit in Anwendungen von Audioverstärkern. Vergangene Szenarien haben seine Überlegenheit in Designkonzepten bewiesen, die eine verbesserte Audio-Treue und Zuverlässigkeit erfordern. Nutzer haben seine Wirksamkeit bei der Erhaltung der Signalintegrität in verschiedenen Audioumlenkungen bemerkt. Für maximale Leistung erfordert die Integration des BD135 in Audioschaltkreise oft die Berücksichtigung angemessener Wärmeabfuhr und Schaltungslayouts, um frequenzbedingte Probleme zu vermeiden.

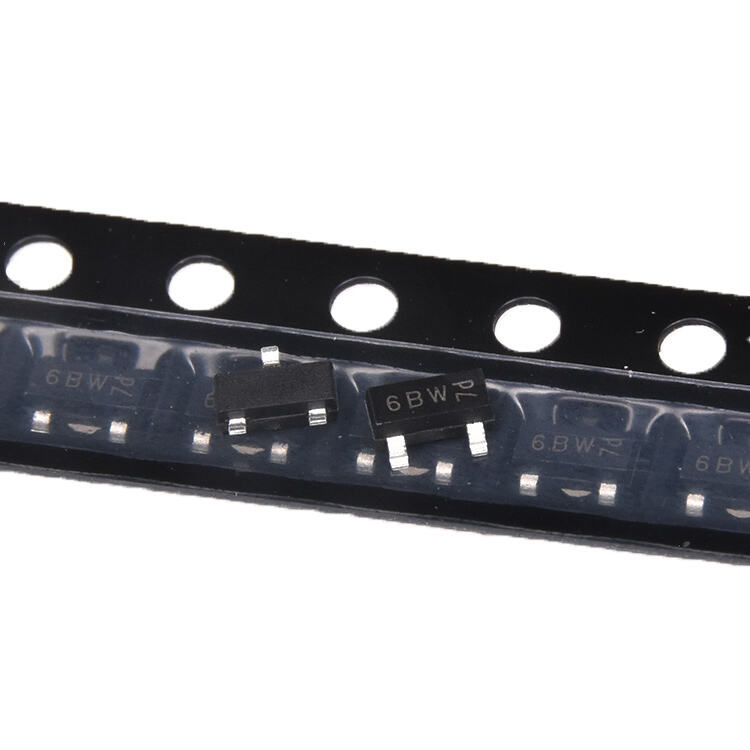

Jekings SOT-23 BC817-25 ist ideal für kompakte Designs, die hohe Schaltgeschwindigkeiten erfordern. Seine 45V, 800mA-Bewertung macht es perfekt für Anwendungen, in denen schnelle Reaktionszeiten notwendig sind. Testumgebungen offenbaren oft Leistungsverbesserungen im Vergleich zu ähnlichen Transistoren, insbesondere in dicht belegten PCBs, wo Platz knapp ist. Mit seinem kleinen Fussabdruck ist der BC817-25 am besten dort einzusetzen, wo minimaler Platz und Effizienz geschätzt werden, was die Bedeutung der richtigen Komponentenwahl für projekte mit Platzbeschränkungen unterstreicht.
Die 2SA1015-Y der Transistor ist speziell für eine Low-Noise-Signalverarbeitung entwickelt, was ihn zu einem essenziellen Bestandteil der Kommunikationstechnologie macht, wo Rauschpegel von entscheidender Bedeutung sind. Seine einzigartige bipolare Konstruktion bietet einen stabilen und klaren Signalpfad, der in Schaltungen unerlässlich ist, wo die Signalgenauigkeit nicht beeinträchtigt werden darf. Branchenstandards und empirische Daten zeigen konsequent seine überlegene Leistung bei der Rauschreduzierung, eine entscheidende Anforderung in empfindlichen Anwendungen. Die erfolgreiche Integration in verschiedene Kommunikationssysteme unterstreicht seine Zuverlässigkeit und Effektivität.
Die TO-92 BC546B hebt sich als vielseitiger Allzwecktransistor hervor, der sich für Anwendungen in Hochfrequenzbereichen eignet. Mit einer Kollektor-Emitter-Spannung von 65V ist er für verschiedene Verwendungen zuverlässig, von Konsumelektronik bis hin zu industriellen Anwendungen. Bewertungen von Fachleuten aus der Branche betonen regelmäßig seine Konsistenz in der Leistung und die Anpassungsfähigkeit bei unterschiedlichen Schaltungsentwürfen. Er wird am besten in Standard-Schaltungskonfigurationen eingesetzt, was ihn zur ersten Wahl für Ingenieure macht, die in Hochfrequenzszenarien verlässliche Komponenten suchen.
Impedanzabgleich ist ein entscheidendes Konzept im PCB-Layout, das darauf abzielt, die Leistungsübertragung zu maximieren und Signalreflexionen in Schaltungsentwürfen zu minimieren. Durch die Sicherstellung, dass die Impedanz der Quelle mit der Impedanz der Last übereinstimmt, optimieren wir die Leistungsübertragung und verbessern damit die Schaltungsleistung. Ein unzureichender Impedanzabgleich kann zu erheblichen Signalverlusten, einer reduzierten Leistung und erhöhten Rauschpegeln in elektronischen Schaltungen führen. Praktische Richtlinien zur Erreichung eines optimalen Impedanzabgleichs umfassen die Verwendung von Impedanzrechnern, die Sicherstellung einer geeigneten Spurbreite auf PCBs und den Einsatz von Abgleichsnetzwerken wie RF-Transformern oder Stubs. Theoretische und empirische Daten aus Schaltungsentwurfsstudien, wie etwa jene des IEEE, bestätigen diese Praktiken und zeigen, wie effektiver Impedanzabgleich zu effizienten und zuverlässigen Schaltungsoperationen beiträgt.
RF-Grundierungstechniken spielen eine wesentliche Rolle bei der Aufrechterhaltung der Signalintegrität und der Reduktion von Störungen in PCB-Layouts, insbesondere beim Umgang mit Hochfrequenzgeräten. Eine effektive Grundierung stellt sicher, dass unerwünschte HF-Signale sicher auf Masse umgeleitet werden, sodass sie die Funktionsweise des Schaltkreises nicht beeinträchtigen. Empfohlene Verfahren zur Durchführung einer wirksamen Grundierung umfassen die Verwendung einer Massenfläche, die Sicherstellung kontinuierlicher und niedrigwiderständiger Wege sowie die strategische Platzierung von Via-Stitching zur Verbindung von Massenflächen. Beispiele erfolgreicher HF-Anwendungen, wie bestimmter Telekommunikationsgeräte, demonstrieren die Wirksamkeit dieser Grundierungstechniken. Forschungsstudien betonen häufige Grundierungsfallstricke wie Massenschleifen und den Gebrauch unzureichender Massenwege und heben Lösungen für diese Probleme hervor, um eine zuverlässige HF-Signalleistung in komplexen Schaltungsentwürfen sicherzustellen.
