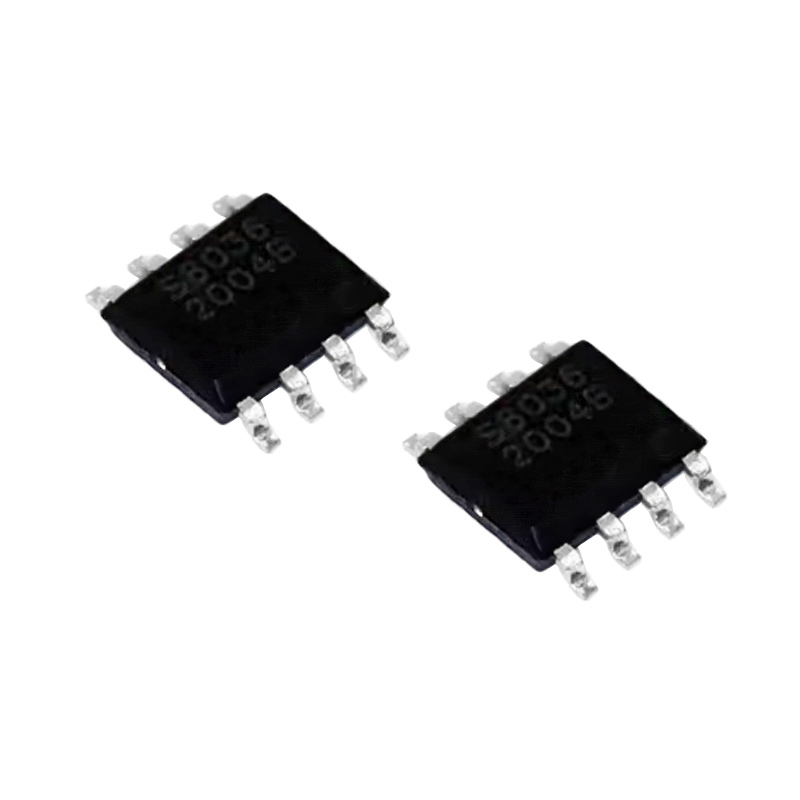

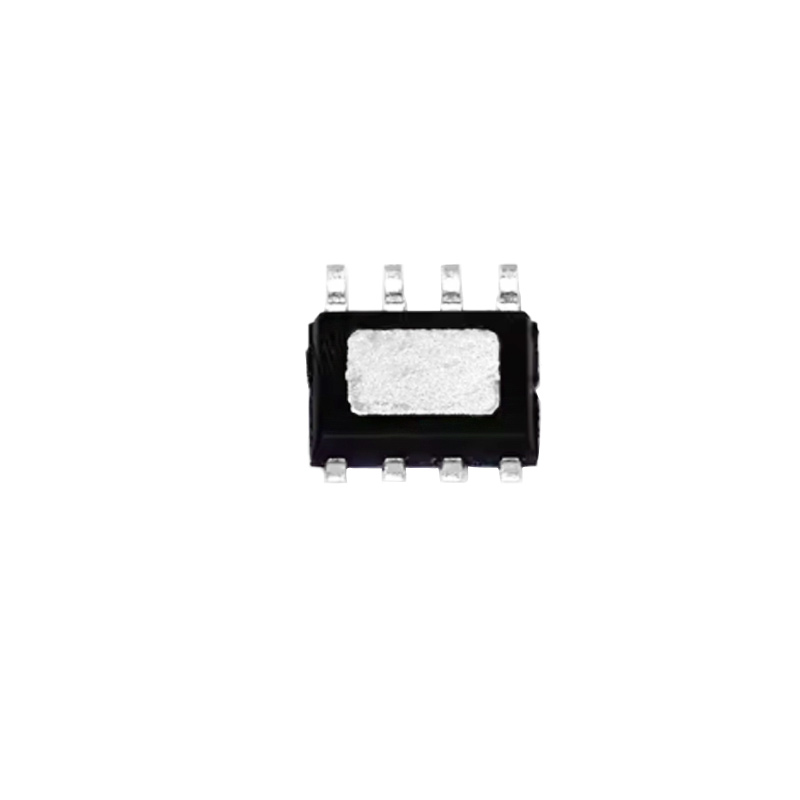

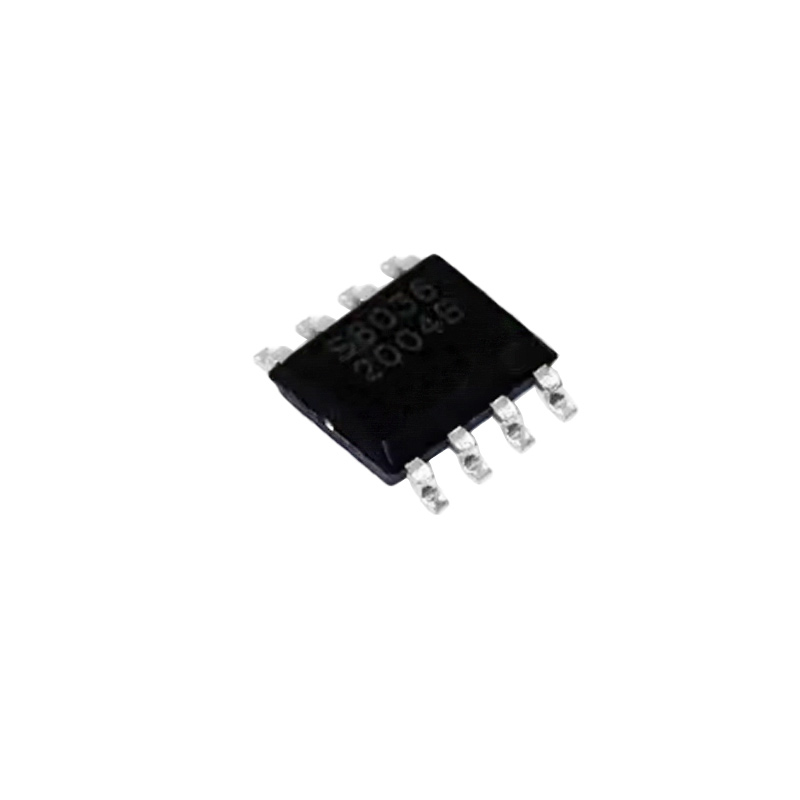

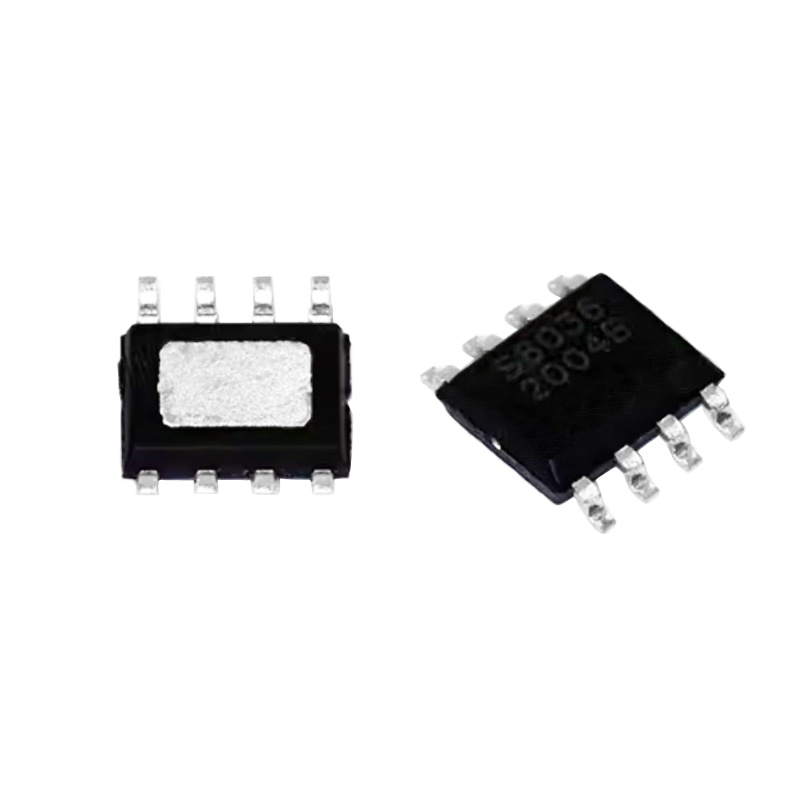

STI8036BE/STI8036/S8036 Circuito integrato per chip di gestione dell'alimentazione
STI8036 è un regolatore di tensione monolitico e un circuito integrato di interfaccia utilizzato in ricevitori satellitari analogici e digitali, TV satellitare, schede OC satellitari, ecc., in pacchetto ESOP8. STI8036 uscita di design opzionale: alimentazione 14V/19V, alta efficienza, con segnale TONE a 22kHz può essere inviata al convertitore di frequenza o alla scatola di commutazione a più vie sotto l'LNB nella parabola dell'antenna. STI8036 dispone di un convertitore BOOST integrato e di un regolatore lineare a basso rumore. Il rumore è 40mV@20MHz BWL. L'uscita a basso rumore evita la sensibilità del sintonizzatore Can e la degradazione dell'LNA del piatto e l'efficienza raggiunge il 90%.
| Tratti somatici | Soluzione a chip singolo da 650 mVpp; TONO 22kHz, 10μs Trise/Tfall meno rumore pass-through; Tensione LNB (Grado 2: 14V e 19V) compatibile con standard universali, stadio di uscita push-pull; uscita ridotta a 14 V → 19 V e 19 V → 14 V; ingresso esterno TONE a 22kHz; Convertitore DC/DC BOOST integrato ed elevata efficienza del MOSFET di potenza integrato (87% tipico) |
| Frequenza di commutazione | 1,0 MHzRegolatore lineare integrato a basso rumore |
| Tensione di lavoro | Compatibile con logica 5,0 V, 3,3 V, 2,5 V, 1,8 V |
| Protezione da cortocircuito | protezione da cortocircuito interno, OCP, OTP |
| Imballaggio | ESOP8 |
| Applicazioni | Alimentatore LNB per DVB-S/S2/ABS Set-top box digitale Scheda TV satellitare |
